在现代工业生产中，全自动瓶装灌装生产线的输送系统扮演着至关重要的角色。作为连接各个工序的“动脉”，输送带的平稳过渡直接关系到生产效率和产品质量。本文将深入探讨全自动瓶装灌装生产线中常见的输送带过渡方式及其工作原理，为相关从业人员提供技术参考。
一、输送带过渡的基本概念与重要性
输送带过渡是指在不同速度、不同高度或不同角度的输送带之间实现物料（如空瓶、灌装后的容器等）平稳传递的技术环节。根据百度百科对灌装设备的定义，这类生产线通常包含洗瓶、灌装、封口、贴标等多道工序，每道工序可能采用独立驱动的输送带系统。若过渡处理不当，轻则导致瓶体碰撞产生噪音，重则引发倒瓶、卡瓶甚至生产线停机，严重影响生产效率和产品合格率。
二、常见输送带过渡方式及工作原理
1. 皮带接力式过渡
这是最基础的过渡方式，通过两条输送带末端与首端的部分重叠实现物料传递。前段输送带末端约300-500mm长度会叠压在后段输送带首端上方，形成10-15cm的重叠区。其工作原理在于利用摩擦力传递动能：当前段输送带将瓶子送至重叠区域时，后段输送带通过接触摩擦力接管输送任务。百度文库资料显示，这种结构要求两条输送带速度差控制在±5%以内，否则会导致瓶子堆积或拉扯。优势在于结构简单、成本低廉，但需定期调整皮带张紧度以保持接触压力。
2. 星轮过渡装置
在高速生产线（如饮料灌装线速度超过300瓶/分钟）中普遍采用。该装置由一组旋转的星形轮盘构成，安装在两条输送带的衔接处。当瓶子从前段输送带到达过渡点时，星轮上的凹槽精准捕捉瓶身，通过旋转运动将瓶子“移交”至后段输送带。搜狐科技频道曾报道某知名饮料企业采用的伺服控制星轮系统，定位精度可达±0.2mm，特别适用于异形瓶的过渡。其核心技术在于同步控制——星轮转速必须与两条输送带速度保持严格比例关系，通常需要编码器反馈实现闭环控制。
3. 气动推杆过渡系统
适用于重型容器（如玻璃啤酒瓶）的转移。系统在过渡区域安装可编程气动推杆，当光电传感器检测到瓶子到达指定位置时，推杆伸出将瓶子平稳推至下段输送带。据行业实践数据显示，这种系统单次转移耗时仅需0.3-0.5秒，且冲击力可通过气压调节（通常控制在2-5bar）。值得注意的是，该系统需要配合缓冲装置使用，如在推杆末端加装聚氨酯垫片，避免刚性冲击导致瓶体破损。

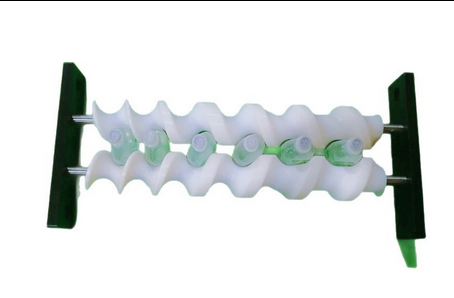

4. 螺旋分瓶器过渡
专门解决瓶距变化的过渡需求。当生产线需要从密集排列变为等距排列时（如灌装前道工序），螺旋分瓶器通过渐开线轨道将紧挨的瓶子逐步拉开。其核心参数包括螺旋升角（通常15°-25°）和轨道间距（根据瓶径调整）。百度学术资料表明，优质的不锈钢螺旋分瓶器可处理高达800瓶/分钟的流量，且无需额外动力，仅靠瓶子与轨道的滚动摩擦实现分距。
5. 升降平台过渡
应对高度差超过150mm的场合。该系统采用液压或电动升降机构，在平台表面安装微型输送带。当前段输送带将瓶子送至平台后，平台先同步运行，再平稳升降至后段输送带高度。某包装设备制造商的技术文档显示，现代升降平台已实现±1mm的定位精度，且配备防坠落安全锁，确保突然断电时的设备安全。
三、关键技术参数与选型要点
1. 速度匹配系数
理想状态下，后段输送带速度(V2)应略快于前段(V1)，速度比建议为1.05:1。但具体数值需考虑瓶型——圆柱形容器可承受较大速度差，而方形包装则需要更精确的匹配。
2. 过渡区长度计算
根据运动学公式L=(V1²-V2²)/2μg（μ为摩擦系数，g为重力加速度），可估算最小过渡区长度。实际应用中通常会增加20%安全余量，例如处理500ml PET瓶时，典型过渡区长度为瓶高的1.8-2.2倍。
3. 动力配置原则
独立驱动的过渡装置（如星轮）需配置伺服电机，其额定扭矩应大于计算值的1.5倍。某自动化公司的测试数据表明，处理1kg瓶重时，伺服电机瞬时扭矩需求通常不超过2N·m，但启动频率可能高达60次/分钟。
四、创新发展趋势
1. 机器视觉引导过渡
最新技术采用CCD摄像头实时监测瓶体位置，通过算法动态调整过渡机构参数。例如当检测到瓶口倾斜时，可自动调节星轮抓取角度。行业报告预测，到2026年将有35%的高端生产线采用此类智能过渡系统。
2. 磁悬浮输送技术
实验性应用已见诸报道，通过电磁力实现瓶体的无接触转移。虽然目前成本较高（单套系统约20万元），但完全消除了机械磨损，理论寿命可达10万小时以上。
3. 自学习调节系统
基于物联网的过渡装置能记录每次异常事件（如卡瓶），自动优化运行参数。某啤酒厂的实际应用显示，此类系统可将过渡故障率降低72%。
五、维护保养要点
1. 定期检查项目
包括皮带磨损情况（每月测量厚度减少量）、星轮齿形完整度（间隙不超过0.5mm）、气动元件密封性（泄漏量测试）等。建议建立点检表，关键部位每日巡检。
2. 润滑管理
星轮轴承应使用食品级润滑脂，加注周期通常为500运行小时。特别注意避免油脂污染输送带表面，否则会导致摩擦力下降。
3. 故障树分析
常见故障如过渡不畅，可能的原因包括：速度失步（检查编码器信号）、机械错位（重新校准安装位置）、异物卡阻（清理轨道）等。建议制作故障排查流程图。
结语：
全自动瓶装灌装生产线的输送带过渡技术，看似是简单的机械衔接，实则蕴含丰富的工程智慧。从基础的皮带对接到智能化的视觉引导系统，技术的演进不断推动着生产效率和可靠性的提升。未来随着工业4.0技术的深入应用，输送系统的过渡环节将更加柔性化、智能化，为包装工业带来新的变革机遇。企业在设备选型时，应当综合考虑产品特性、生产节拍和投资回报周期，选择最适合的过渡解决方案。
