全自动包装机加热系统是现代包装生产线中的核心部件之一，其稳定性和可靠性直接影响包装效率和产品质量。加热系统通常由加热元件、温度控制系统、传动装置和冷却系统等部分组成，每个部分都可能因设计、使用或维护不当而引发故障。本文将详细分析加热系统的组成结构，并针对常见故障提供解决方案，帮助操作人员快速诊断和修复问题。
一、加热系统的组成
1. 加热元件

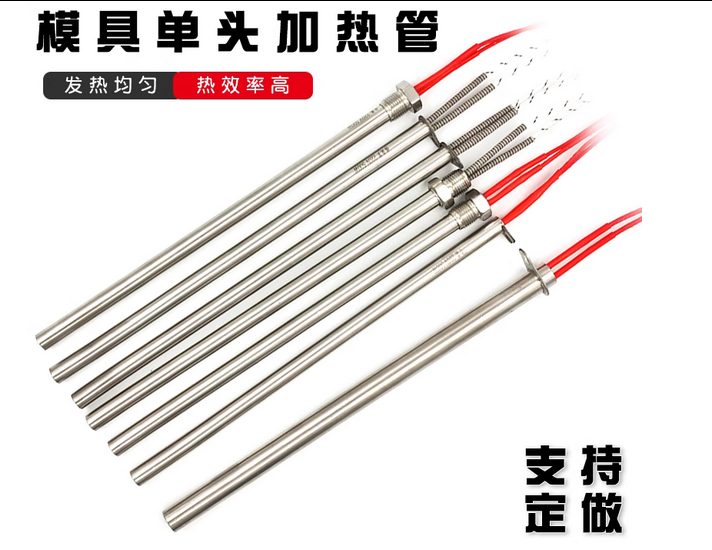

加热元件是系统的核心，常见的类型包括电热管、陶瓷加热器和电磁加热器等。电热管因其成本低、安装方便而被广泛使用，但其寿命受电压波动影响较大；陶瓷加热器升温快且耐高温，但价格较高；电磁加热器通过磁场感应加热，效率高但需要复杂的控制系统支持。在包装机中，加热元件通常安装在热封刀或热合模具上，直接接触包装材料以实现密封。
2. 温度控制系统

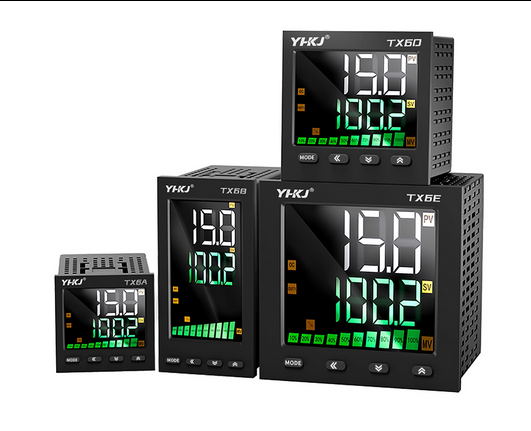

该系统由温度传感器（如热电偶或热敏电阻）、PID控制器和固态继电器（SSR）组成。温度传感器实时监测加热区域温度，并将信号反馈给PID控制器，后者通过调节SSR的开关频率来维持设定温度。高精度PID算法能有效减少温度波动，确保热封效果的一致性。
3. 传动装置
传动装置负责将加热元件移动到指定位置，通常由伺服电机、气缸或步进电机驱动。伺服电机定位精准，适合高速包装线；气缸成本低但控制精度较差；步进电机则介于两者之间。传动装置的稳定性直接影响热封位置的准确性。
4. 冷却系统

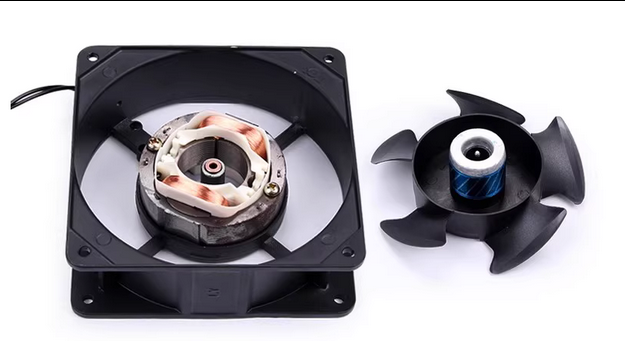

为防止过热损坏元件，冷却系统通过风冷或水冷方式散热。风冷采用风扇强制对流，结构简单但效率较低；水冷通过循环冷却液散热，效率高但需定期维护管路。部分高端设备还会配置温度报警装置，在异常高温时自动停机。
二、常见故障及解决方案
1. 加热温度不足
现象 ：包装材料无法完全密封，封口强度低。
原因 ：
- 加热元件老化或功率下降，尤其是电热管因长期使用导致电阻值变化。
- 温度传感器校准偏移，反馈信号低于实际温度。
- SSR触点烧蚀，导致通电时间不足。
解决方案 ：
- 使用万用表检测加热元件电阻，若偏差超过10%则需更换。
- 重新校准传感器，或更换为更高精度的PT100型热电偶。
- 检查SSR负载电流，若触点碳化需更换并加装散热片。
2. 温度波动过大
现象 ：封口时出现局部过热或欠热，影响外观和密封性。
原因 ：
- PID参数设置不合理，如积分时间过长或微分作用过弱。
- 传感器安装位置不当，未能反映真实加热区温度。
- 电压不稳定导致加热功率波动。
解决方案 ：
- 通过自整定功能重新调整PID参数，或手动优化比例带和积分时间。
- 将传感器贴近热封刀表面，避免气流干扰。
- 加装稳压电源或UPS设备。
3. 加热元件烧毁
现象 ：设备报警或完全无法加热。
原因 ：
- 冷却系统失效（如风扇停转或水路堵塞），导致元件过热。
- 瞬时过电压击穿电热管绝缘层。
- 频繁启停加速元件老化。
解决方案 ：
- 定期清理风扇滤网，检查水泵运转情况，确保冷却效率。
- 在电路中加入压敏电阻或浪涌保护器。
- 避免短时间内多次启停设备，建议加装软启动模块。
4. 传动机构卡滞
现象 ：热封刀动作迟缓或定位不准。
原因 ：
- 导轨润滑不足，导致摩擦阻力增大。
- 气缸密封圈磨损，气压泄漏。
- 伺服电机编码器信号受干扰。
解决方案 ：
- 每月加注高温润滑脂，清理导轨表面杂质。
- 更换气缸密封组件，检查气源压力是否稳定。
- 使用屏蔽线连接编码器，并远离变频器等干扰源。
5. 控制系统误动作
现象 ：设备无故停机或温度显示异常。
原因 ：
- 电磁干扰（如附近大功率设备启停）导致信号紊乱。
- PLC模块触点氧化，接触不良。
- 接地不良引入噪声。
解决方案 ：
- 为控制柜加装金属屏蔽层，信号线采用双绞线布线。
- 使用触点复活剂清洁PLC模块，或更换为继电器隔离输出。
- 检查接地电阻，确保小于4Ω。
三、维护与预防措施
1. 日常维护
- 每班次清洁热封刀表面残留物（如塑料膜屑），防止碳化堆积影响传热。
- 记录温度曲线，发现异常趋势时提前排查。
- 定期紧固电气接线端子，避免接触电阻增大。
2. 周期性保养
- 每3个月校准一次温度传感器，对比标准温度源修正偏差。
- 每年更换一次加热元件（视使用频率调整），即使未损坏也应预防性更换。
- 检查冷却系统管路是否有渗漏或堵塞。
3. 操作规范
- 开机前确认电压稳定在额定值±5%范围内。
- 避免长时间超负荷运行，建议每2小时停机5分钟散热。
- 更换包装材料时，需同步调整温度参数（如PE膜通常需要120-150℃，而PET需160-180℃）。
通过以上分析可以看出，全自动包装机加热系统的故障多与电气、机械和控制系统相关。掌握其工作原理并建立科学的维护流程，可显著降低故障率，提升设备综合效率（OEE）。对于复杂故障，建议联系设备制造商或专业维修人员处理，避免盲目拆解导致二次损坏。
